FlowVision для строительной отрасли

Программный комплекс или расчетные услуги для 3D-моделирования аэрогидродинамики и междисциплинарных задач при проектировании сложных строительных объектов

Узнать стоимость

Решаемые отраслевые задачи

FlowVision является универсальным междисциплинарным пакетом и подходит для решения задач трехмерного моделирования при анализе:

нагрузок со стороны ветра и потоков жидкостей,
эффективности противопожарных систем,
систем очистки воздуха,
климатических условий помещений,
воздействия взрывов на конструкции.

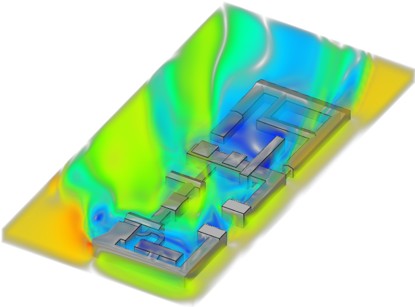

Нестационарное моделирование аэрации квартала

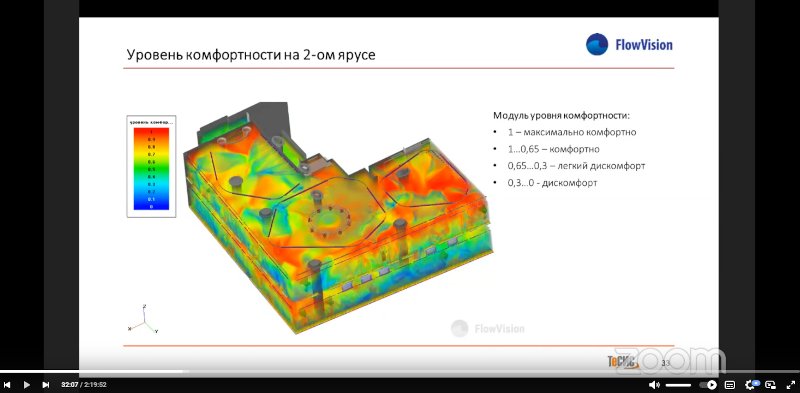

Расчетное исследование биоклиматической комфортности городской застройки (аэрация квартала)

FlowVision уже применяется на предприятиях Росатома при проектировании строительных объектов атомной энергетики. Среди решенных задач также числятся:

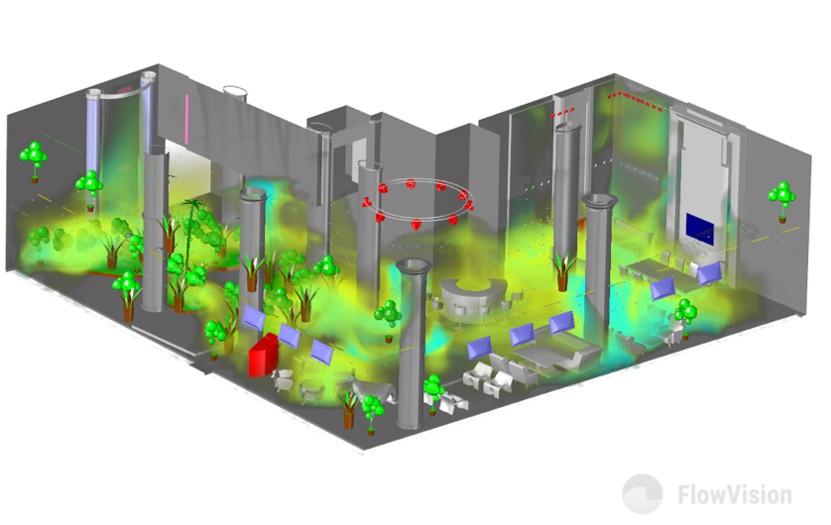

Моделирование микроклимата в помещениях
- с учетом влажности, принудительной и естественной вентиляции и кондиционирования
- анализ теплообмена: вынужденная и естественная конвекция, радиационный (инфракрасный) теплообмен, кондиционеры и всевозможные теплообменники,
- моделирование помещений сложной компоновки с детализированным представлением геометрии (доступно моделирование объектов с учетом мебели, людей, каналов и иных объектов
- нестационарный расчет параметров комфортности в помещении,
- отладка систем автоматического управления климатом.
Пожарная и промышленная безопасность
- Анализ распространения загрязнений и вредных, опасных веществ
- Перемешивание многокомпонентных смесей газов и анализ концентраций
- Распространение или фильтрация мелких твердых или жидких частиц в воздухе, пылеудаление
- Моделирование дымоудаления
- Моделирование жидкостных форсунок
- Моделирование горения
- Моделирование воздействия взрывов на конструкцию
Ветровые, снеговые и волновые нагрузки на здания и конструкции
- Моделирование понтонных опор на неспокойной воде
- Нагрузки на подводные, надводные объекты со стороны течений в водоемах, моделирование понтонных опор
- Расчет ветровых нагрузок с учетом деформации (FSI) или движения элементов проектируемой конструкции
- Расчет процессов задержания и накопления снега при заданных климатических условиях и с учетом окружающей застройки
- Моделирование обледенения поверхностей при выпадении осадков или конденсации с учетом климатических условий
Моделирование работы гидротехнических сооружений
- анализ движения жидкости в естественных и искусственных каналах любого масштаба,
- анализ динамических нагрузок на конструкции (в том числе подвижные, такие как заслонки) от потоков жидкости,
- анализ движения грязей и снега в приближении неньютоновских жидкостей,
- анализ течений в пористых средах.
Моделирование деформаций и динамики строительных объектов под воздействием ветровых нагрузок
- FlowVision совместно с конечно-элементными пакетами позволяет моделировать взаимодействия потоков и конструкции (FSI-моделирование).
- Моделирование может быть стационарным и нестационарным с односторонним или двусторонним обменом нагрузками и перемещениями.
- Нестационарное моделирование позволяет анализировать поведение конструкции при возникновении аэродинамической неустойчивости - учитывать такие явления, как вихревой резонанс, галопирование, флаттер.
- Двухсторонний обмен нагрузками и перемещениями позволяет анализировать ветровые нагрузки на конструкцию в ситуациях, когда деформации и перемещения конструкции так велики, что существенно влияют на конфигурацию самого течения.

Точнее СП и аналитических расчетов, быстрее и дешевле аэродинамических труб

Численные методы вместо аналитики и эксперимента

Аналитические расчеты ветровой нагрузки эффективны и достаточны при проектировании типовых зданий.

Для уникальных строений, помещений сложной формы или при особых параметрах эксплуатации зданий или строений, а также при особых требованиях к климату, чистоте, пожарной и взрывобезопасности СП 20.13330 и СП 539.1325800.2024 позволяют применять CFD-методы при проектировании.

Численные методы позволяют выполнить большие серии виртуальных экспериментов для разных параметров ветра, рельефа , застройки и конструкции проектируемого объекта. Эксперименты в аэродинамической трубе таких масштабов потребуют намного больше времени и средств.

Точность и удобство

FlowVision получил два аттестационных паспорта в НТЦ ЯРБ, которые позволяют применять FlowVision для проектирования реакторов атомных электростанций. Что подтверждает высокую надежность и повторяемость расчетов в российском ПК.

Автоматическое построение расчетных трехмерных сеток и возможность импорта геометрических объектов из любых CAD-систем позволяют быстро подготавливать расчетные проекты и снижают требования к опыту и квалификации инженера-расчетчика.

FSI-моделирование существенно повышает точность и области применения FlowVision. Доступно совместное моделирование с такими прочностными пакетами, как АПМ, Зенит, Fidesys, Darsys, Abaqus в режиме двунаправленной передачи нагрузок и перемещений.

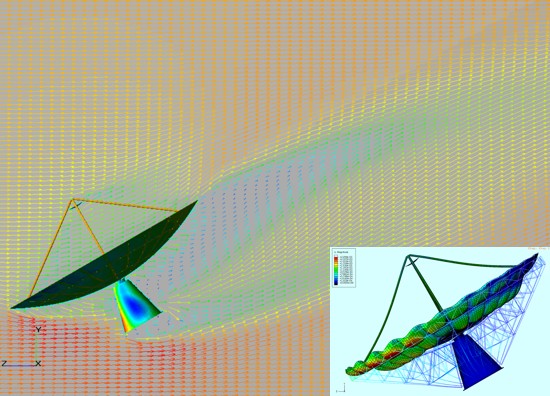

Расчет ветровой нагрузки на наземную антенну спутниковой связи

получено детальное распределение давления на всех поверхностях конструкции;
FSI-моделирование позволило рассчитать резонансные эффекты и нагруженное состояние объекта с учетом изменяемых во времени (нестационарных) полей давлений.

Скачать статью

Преимущества

Экономия времени и ресурсов

Автоматическое построение расчетной сетки позволяет сократить время подготовки проекта
Поддержка форматов STL, WRML, STEP и др. позволяет импортировать геометрические модели из любых CAD-систем
Численное моделирование точнее аналитических методов и эксперимента (CFD-методы позволяют моделировать конструкции в реальном масштабе) и экономически выгоднее экспериментальных исследований.

Импортонезависимость и импортозамещение

FlowVision включен в реестр российского ПО, имеет русскоязычные документацию и техническую поддержку.
FlowVision работает с Windows и Linux, в том числе с отечественными AstraLinux, РедОС и ОС Альт (AltLinux).
FlowVision создан и продолжает развиваться в тесном сотрудничестве с заказчиками из российской промышленности и строительной отрасли.

Сервис (техподдержка, пре- и постпродажное сопровождение)

При внедрении FlowVision вы не останетесь один на один со сложным ПО. Компания ТЕСИС предоставляет оперативную русскоязычную техподдержку и услуги по обучению.
Доступны услуги по разработке методик моделирования и выполнению расчетов по техническому заданию заказчика.
Договором поставки предусмотрен пост-продажный аудит по желанию заказчика: инженер ТЕСИС приезжает на предприятие, анализирует, как используется FlowVision, и предоставляет отчет с рекомендациями по повышению эффективности и точности расчетов и расчетных методик.
