Выпущена новая версия программного комплекса для междисциплинарного моделирования FlowVision 3.16.01.
Среди ключевых новинок:
- Flamelet-модель диффузионного турбулентного горения.
- Моделирование постоянных магнитов.
- Менеджер проектов – модуль для пакетного выполнения расчетов с автоматизацией пре- и постпроцессинга.
28 мая проведем вебинар, посвященный релизу. Подробности о новинках и вебинаре рассказываем в этой статьей.
Вебинар о релизе 3.16.01
28 мая 2026 года пройдет вебинар, посвященный новинкам релиза.
Регистрируйтесь на вебинар по ссылке: https://flowvision.ru/events/fv-webinars

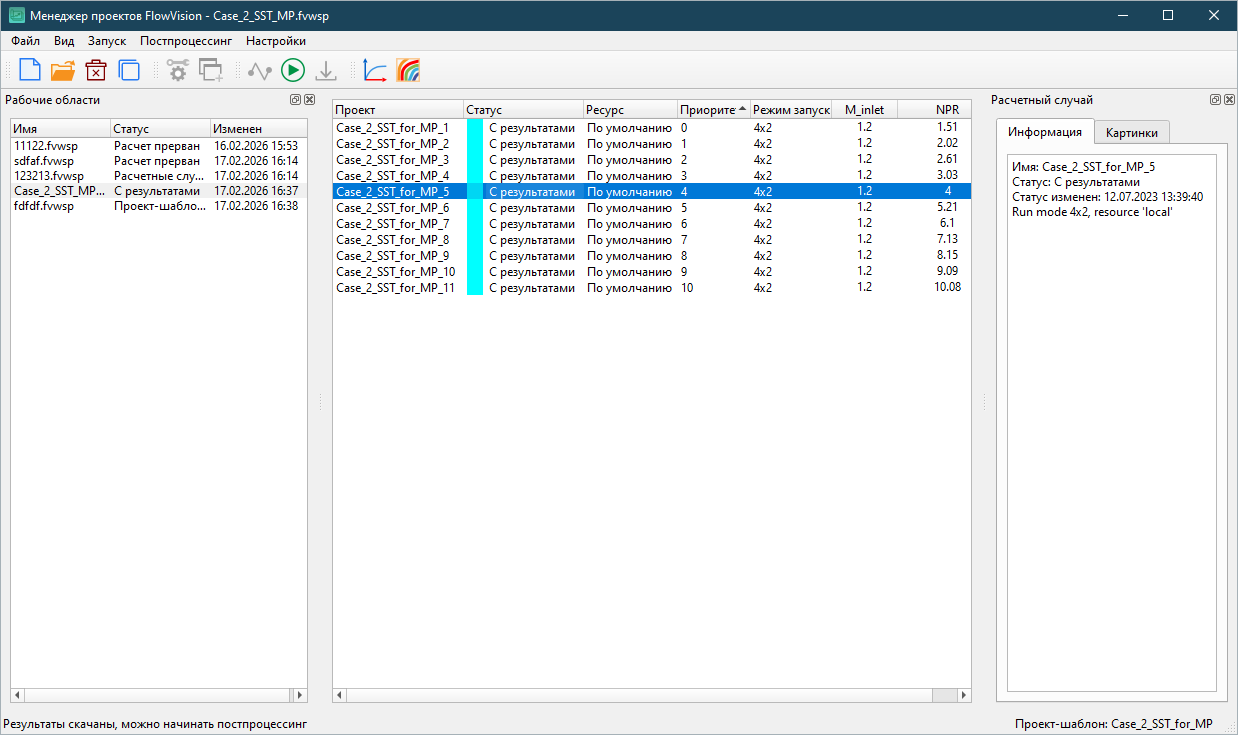

Менеджер проектов
Новый модуль программного комплекса FlowVision предоставляет удобный интерфейс для выполнения пакетных расчетов и автоматизации постобработки.
Основные возможности:
- Параметрические исследования
- Автоматизированное построение матрицы расчетных случаев для многопараметрических исследований (варьирование входных параметров в указанных пределах)
- Пакетный запуск расчетов
- В том числе с применением распределенных вычислительных систем
- Пакетная постобработка
- Автоматическая подготовка скриншотов и графиков для каждого расчетного случая
- Построение графиков по итогам параметрического исследования
Flamelet модель диффузионного турбулентного горения

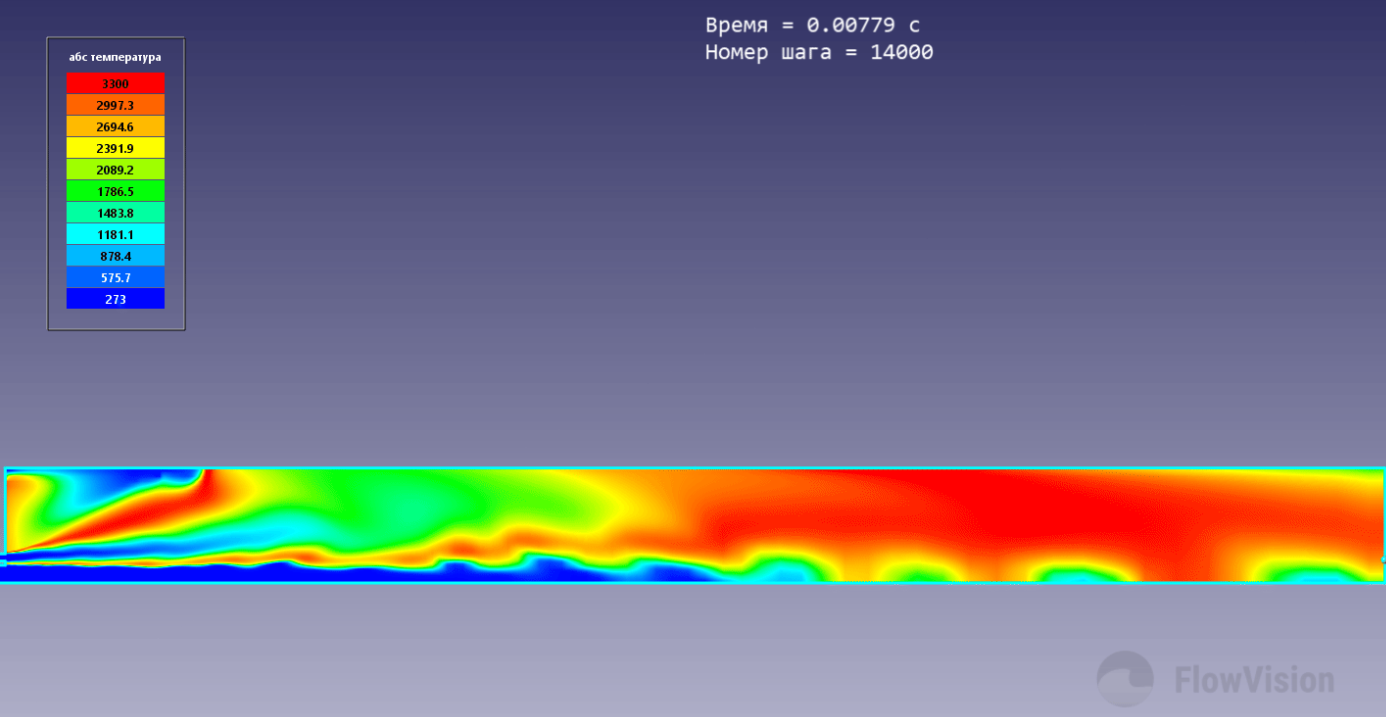

Горение водорода в кислороде.
Модель позволяет быстрее выполнять достаточно точные расчёты процессов горения. Традиционно рассчетные данные для этой модели загружаются из пользовательских Flamelet-библиотек, содержащих таблицы зависимости физических величин от параметров.

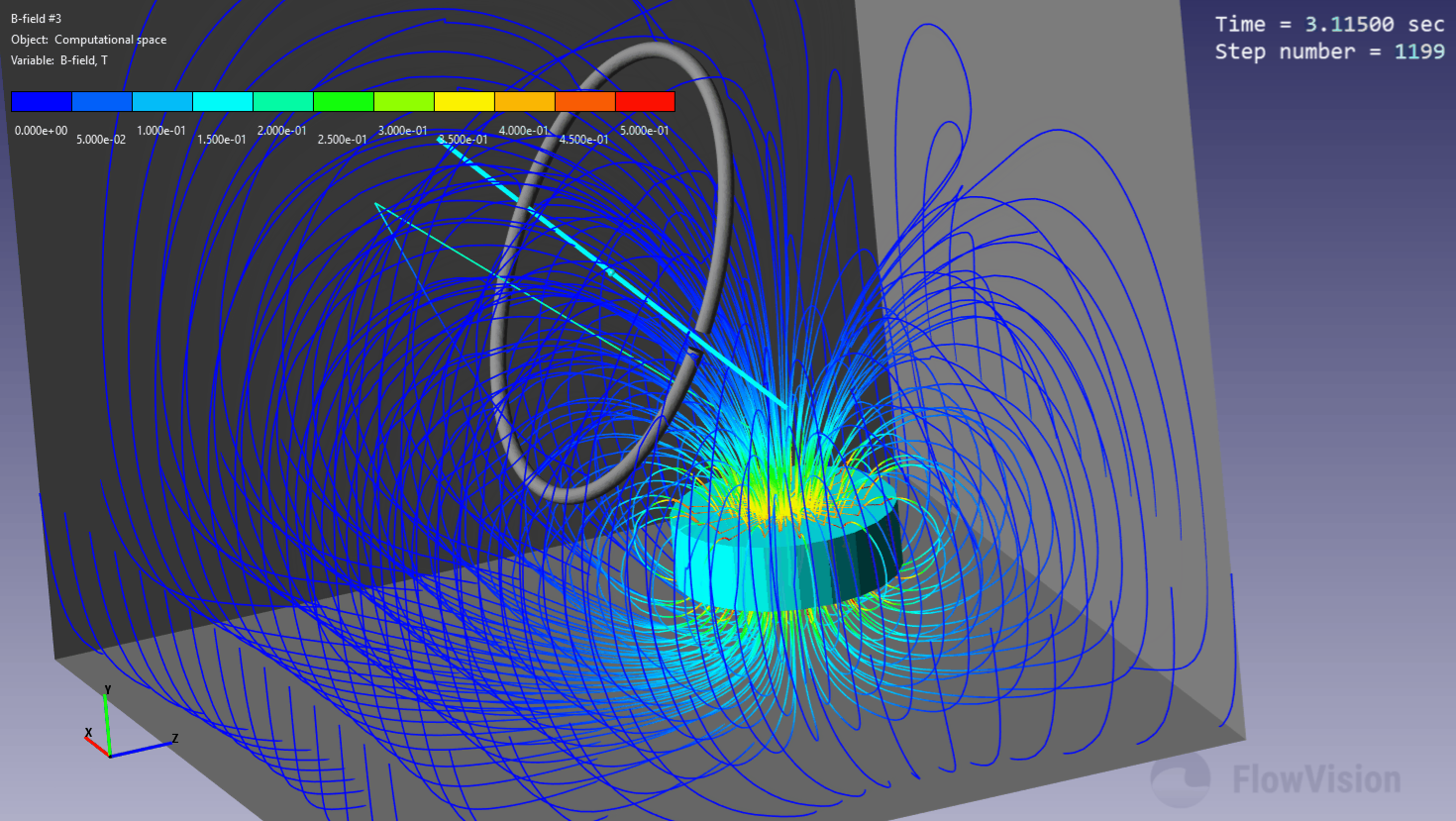

Моделирование постоянного магнита
Моделирование простейшего электродвигателя во FlowVision
Для физического процесса «МГД Потенциальная модель» добавлена возможность моделирования постоянного магнита, который характеризуется коэрцитивной силой, остаточной индукцией и кривой размагничивания B(H). Вектор коэрцитивной силы задается модификатором Постоянный магнит, а остаточная индукция и кривая размагничивания – вещественным свойством Магнитная проницаемость , значение которой, задается Таблицей B(H).
Несколько дисперсных фаз в одной расчетной модели

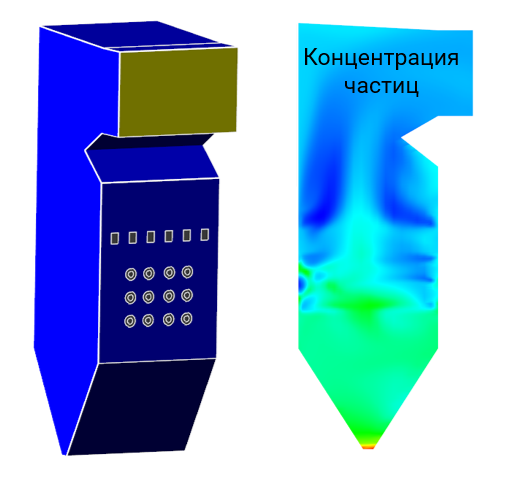

Общий вид котла, работающего на пульверизованном угле,
и концентрация частиц одной из дисперсных фаз.
Реализована возможность моделирования нескольких разных мультидисперсных фаз в одной задаче. Спектр частиц включает не только их диаметр, но и температуру и скорость. В большинстве инженерных задач достаточно одной дисперсной фазы со спектром свойств частиц. Однако для ряда задач для более точного решения требуется учитывать существенно отличающиеся по свойствам частицы:
- Смешивание льда с песком, капель спирта с каплями нашатыря, пузырьки воздуха с пузырьками гелия.
- Моделирование горения бурого угля и антрацита одновременно.
Возможно настроить взаимодействие фаз через пользовательские функции в коэффициентах D и F физических процессов.

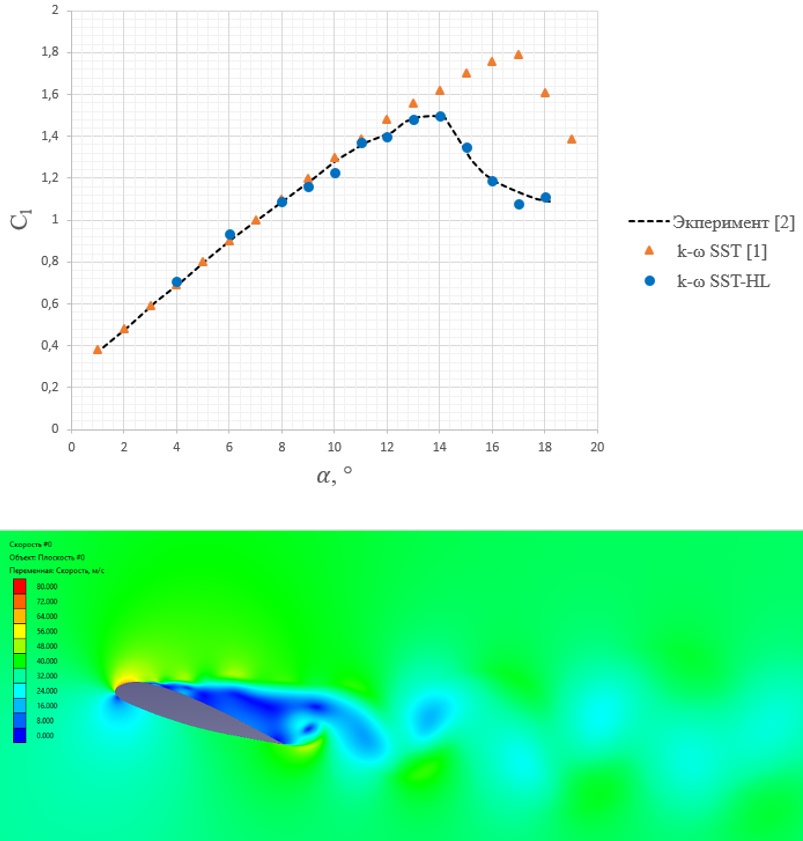

Модель турбулентности HL SST
В настройках модели турбулентности SST добавлен параметр HL SST для включения High-Lift модификации. Данная модификация существенно повышает точность расчетов коэффициента подъемной силы при обтекании крыльев постоянного сечения и конечного размаха.

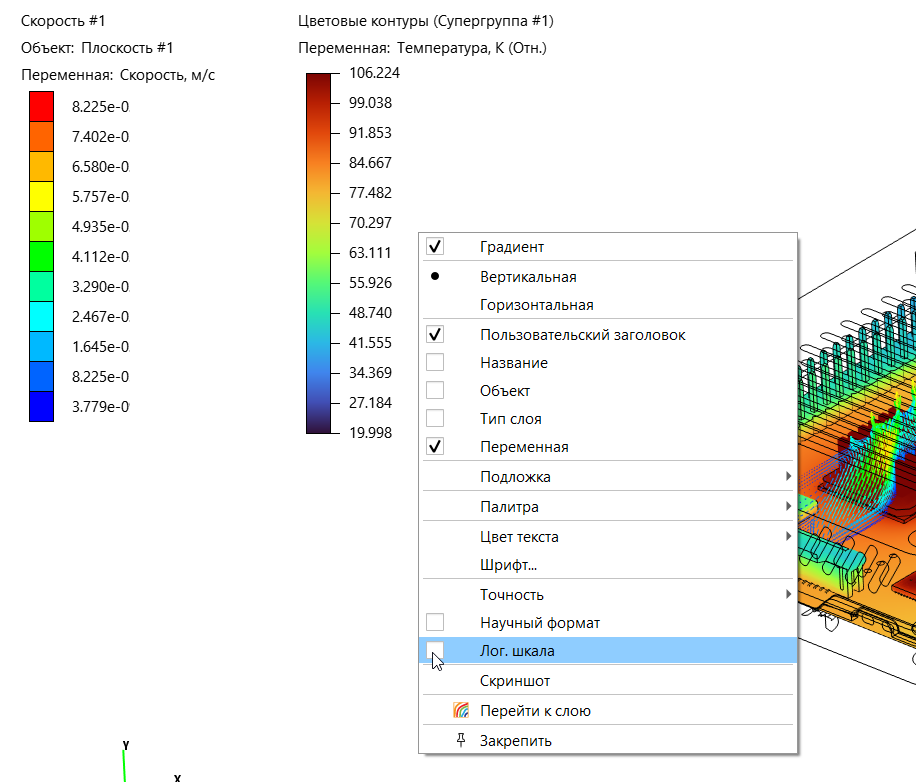

Интерактивная легенда слоя
Теперь легенда слоя произвольно перемещается по окну обзора с помощью курсора мыши. А через контекстное меню на палитре доступны основные настройки слоя.
Переменная «Разрыв призматической пристенной сетки»

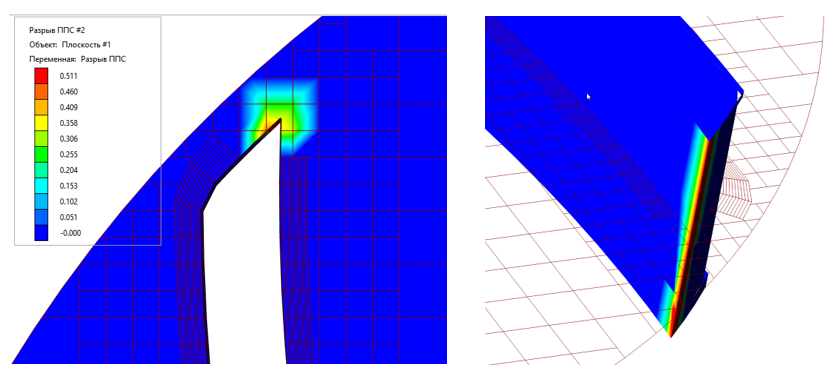

Цветовые контуры в плоскости и на поверхности с разрывом призматической сетки
При построении призматической расчетной сетки на сложных поверхностях для быстрого и удобного визуального контроля качества автоматически построенной сетки используйте новую переменную «Разрыв призматической пристенной сетки». Переменная принимает значения от 0 до 1, где значения >0 указывают на наличие разрыва. При обнаружении разрыва необходимо измельчить основную сетку или модифицировать саму поверхность.

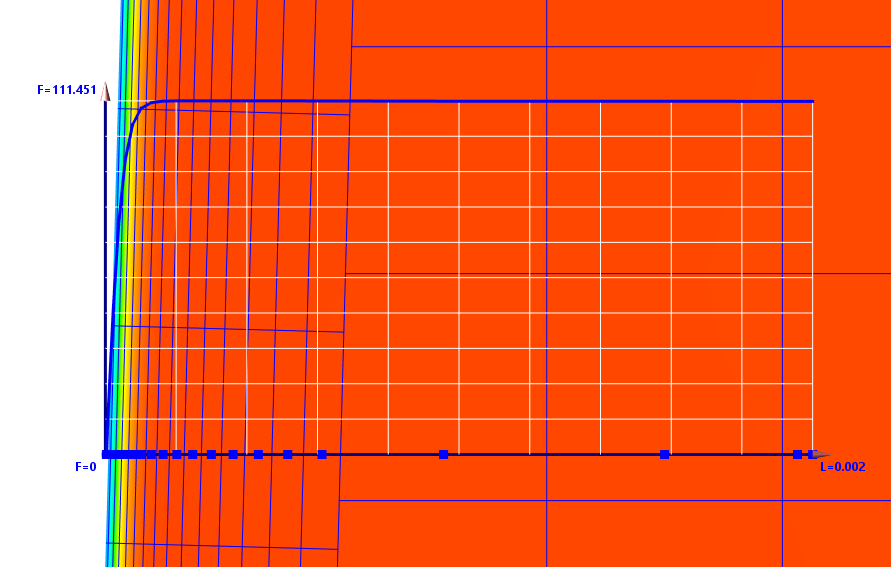

График вдоль прямой – построение по значениям в центрах ячеек
Профиль скорости у стенки с призматическим слоем ячеек
Добавлен новый режим построения графика – автоматический. Позволяет получить график со значениями в центрах ячеек и на границе граничных условий. Особенно удобно при анализе графиков с учетом пристенной сетки, когда сильно различается масштаб размеров ячеек.

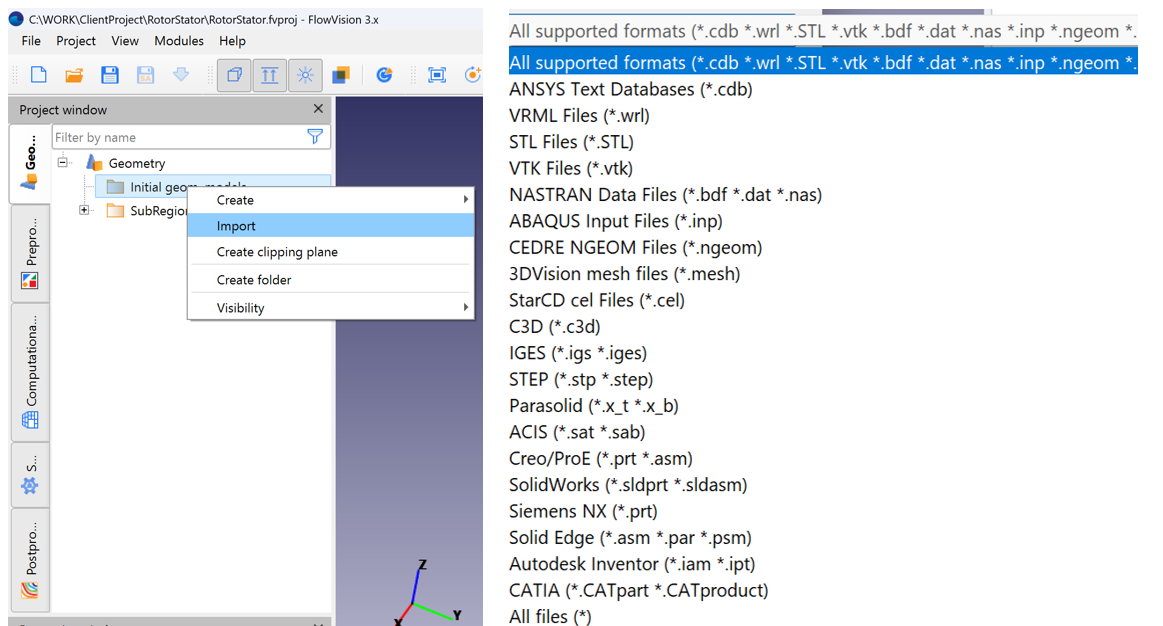

Расширенный импорт геометрических моделей в Пре-постпроцессоре
Импорт различных форматов геометрии
В Пре-постпроцессоре теперь доступен импорт широкого круга форматов геометрических моделей распространенных CAD-систем: STEP, IGES + Solidworks, Creo, Siemens NX, CATIA, Autodesk Invertor и др. Функция работает на основе библиотеки C3D от C3D Labs группы компаний АСКОН.
Функционал временно доступен только в Windows. Linux-версия появится в одном из будущих релизов.

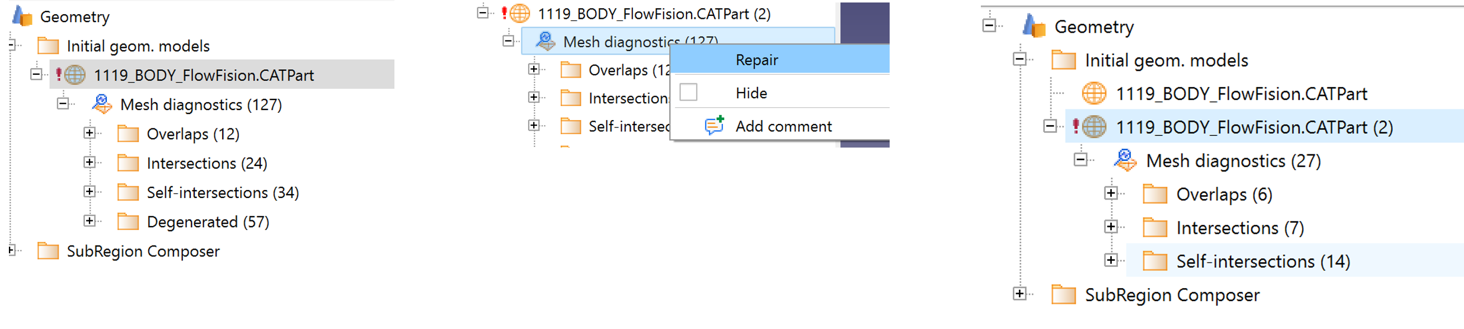

Поиск и исправление ошибок геометрических моделей
В пре-постпроцессоре в базовой лицензии теперь доступны встроенные функции автоматического поиска и исправления ошибок геометрических объектов. Во вкладке “Геометрия” в контекстном меню на списке ошибок доступна функция исправления.

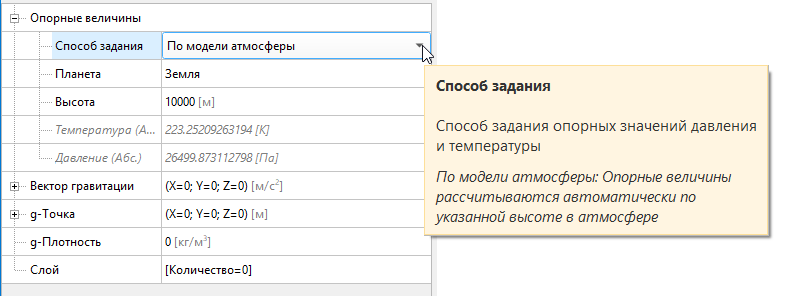

Задание опорных величин через высоту над уровнем поверхности планет
При задании опорных величин теперь возможно использовать модель атмосферы Земли и Венеры. В этом случае опорные величины для температуры и давления автоматически рассчитываются по указанной высоте.

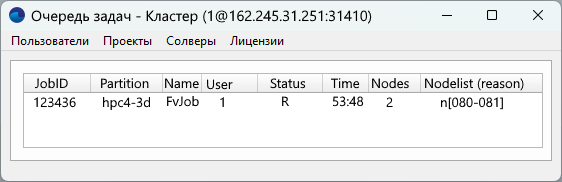

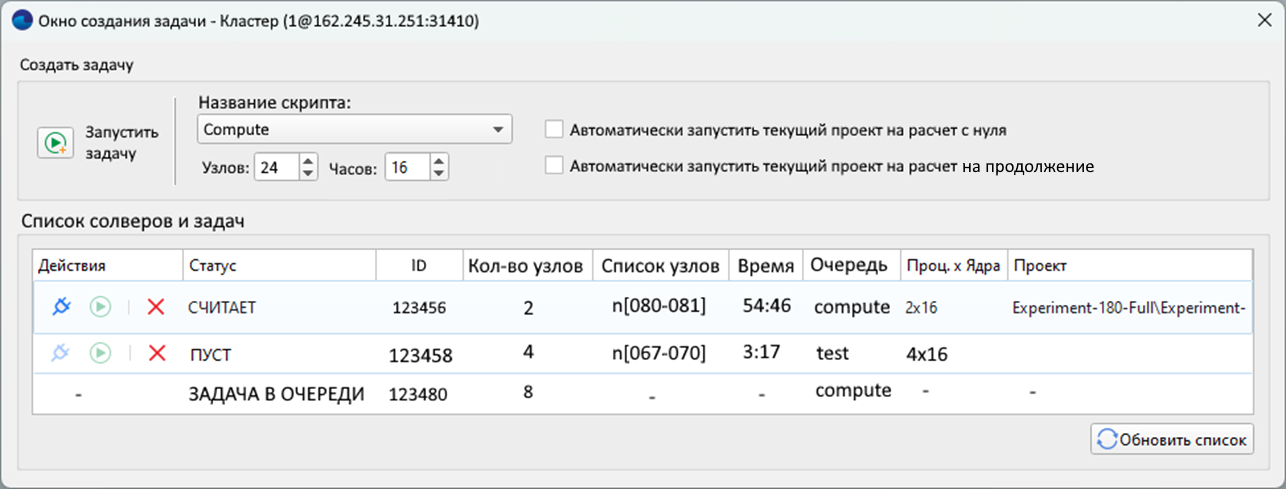

Взаимодействие с системами очередей суперкомпьютеров непосредственно из пре-постпроцессора без командной строки
Новые настройки Солвер-Агента позволяют выполнять запуск Солвера, автоматическую загрузку расчетного проекта на Солвер и запуск расчета в условиях различных систем очередей кластера.
Новый интерфейс управления Солверами в Пре-постпроцессоре и Терминале позволяет контролировать задачи в различных системах очередей кластера.
Основные нововведения:
- Постановка задачи в очередь кластера с автоматической загрузкой расчетного проекта и с запуском расчета после того, как задача выстоит очередь.
- Просмотр статуса задач в очереди и управление задачами в очереди.
- Скачивание логов системы очередей для диагностики проблем с запуском или решением.
- Статус Солверов теперь обновляется автоматически, не требуется обновлять список вручную.

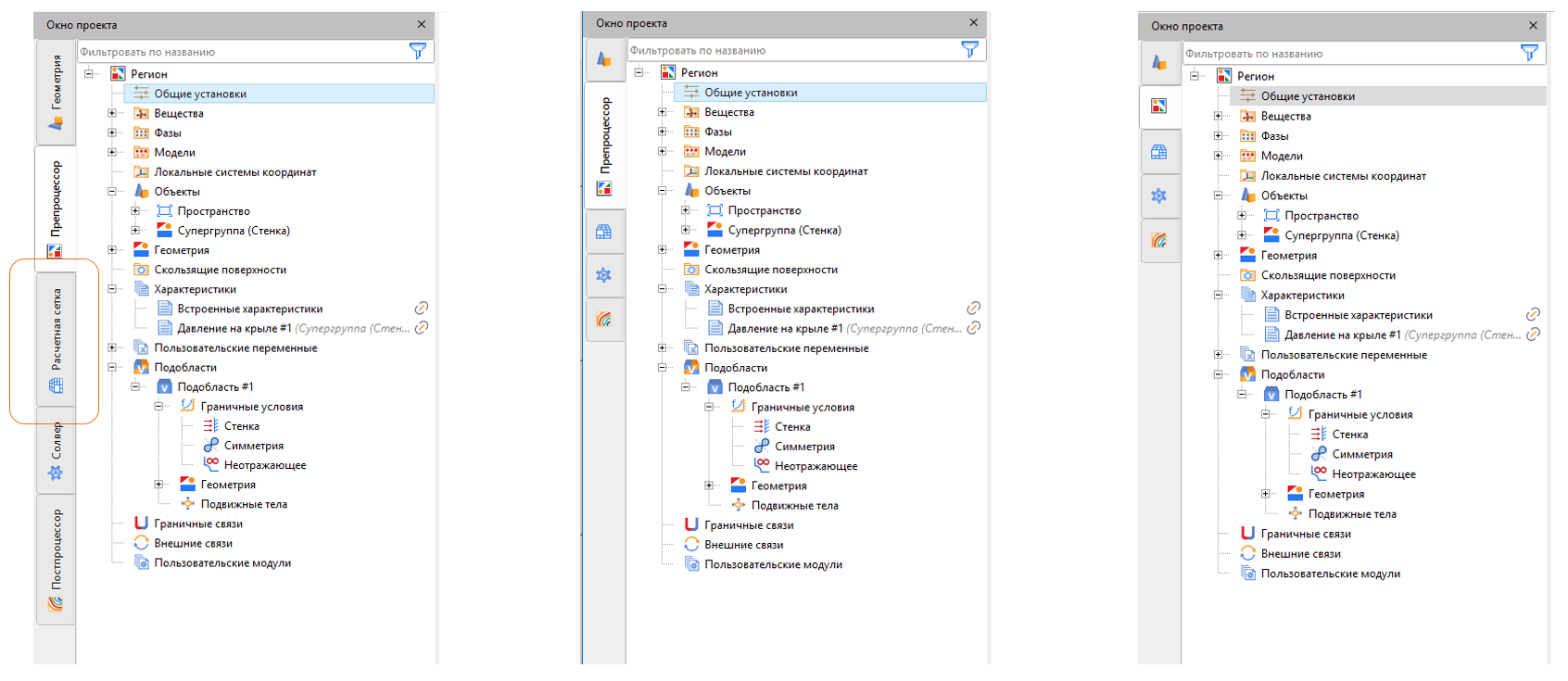

Вертикальный вид основных вкладок Пре-постпрцоессора
Для оптимального отображения информации в условиях широких экранов вкладки дерева проектов теперь располагаются вертикально.
В настройках доступны три способа отображения:
- Названия во всех вкладках
- Название только в активной вкладке
- Названия вкладок не отображаются
Подробнее об изменениях читайте в разделе документации «Что нового».
Обновление доступно всем пользователям FlowVision с активной технической поддержкой. Скачать его можно из раздела Техподдержки. Пользователям без техподдержки обновление недоступно.
