Применение модификатора объемного сопротивления

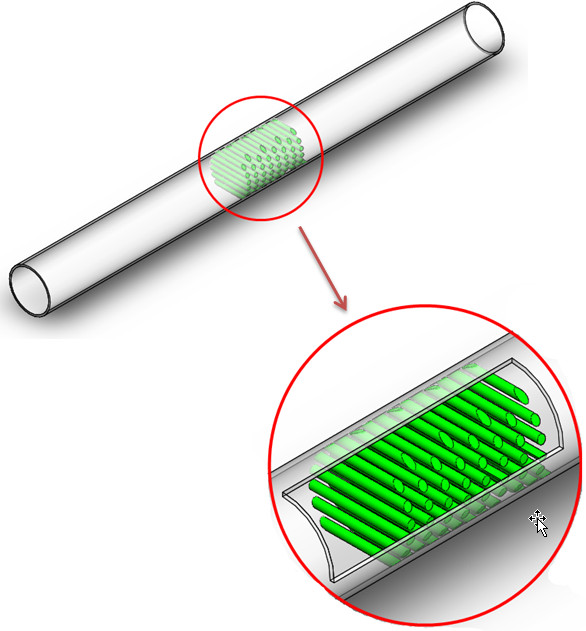

При моделировании течения жидкости и газа через пространство, загроможденное какими-то конструктивными элементами (решетки, пористые среды, трубы теплообменника и т.п.) , не представляется целесообразным решать задачу в полной постановке, т.к. потребуется чрезмерно "дорогая" расчетная сетка, чтобы ухватить особенности течения через загроможденное пространство.

porosity308

Целесообразно провести моделирование, заменив такой сложный участок на пути потока неким гидравлическим сопротивлением, которое даст тот же перепад давлений.

Именно для упрощенного моделирования гидродинамических сопротивлений и применяется Модификатор объемного сопротивления.

В приложенном архиве Вы найдете презентацию о способах задания гидравлического сопротивления при наличии разных исходных данных.

Приведенные примеры демонстрируют решение задачи без применения модели пористости (когда учитывается, что не весь объем доступен для течения среды, т.к. он занят конструктивными элементами), однако подходы к определению гидравлического сопротивления сохраняются и при использовании модели пористости.

Ключевые слова: модификатор сопротивления, гидравлическое сопротивление, закон Дарси, сопротивление пористых сред

Подготовлено с использованием возможностей следующей версии FlowVision: 3.08.05

Скачать:  презентация, PDF, 1.56 МБ
