FlowVision для атомной промышленности

Сертифицированный для применения в атомной промышленности программный комплекс для многодисциплинарного моделирования

№2504
FlowVision включен в Реестр российского программного обеспечения Приказом Минкомсвязи России от 23.12.2016 №682

Совместимо с отечественными ОС

Семинар о применении FlowVision на предприятиях Росатома

23 апреля, Москва, МГТУ им. Н.Э. Баумана

Мероприятие проводится при поддержке и на площадке Научно-образовательного центра ГК «Росатом».

Решаемые отраслевые задачи

FlowVision является универсальным междисциплинарным пакетом и хорошо подходит для решения задач проектирования оборудования и систем любой сложности на малых и крупных предприятиях.

Нестационарное исследование работы обратного клапана в системе аварийного отвода тепла реактора
Нестационарное исследование работы обратного клапана в системе аварийного отвода тепла реактора
Нестационарная и стационарная теплопроводности
Сопряженный теплообмен в активной зоне
Естественная и вынужденная конвекции в жидкостях и газах, в том числе с подвижными и вращающимися стенками
Ламинарные и турбулентные течения: DNS; модели турбулентности k-e, LMS, kt-et, Смагоринского (LES)
Отвод тепла излучением
Распространение взрывных ударных волн
Смешанный тепломассообмен
Движение радиоактивных частиц в потоке в сложных каналах
Химические реакции и перемешивание многокомпонентных смесей
Свободная поверхность – поверхность раздела двух несмешиваемых фаз
Моделирование запорной арматуры и компрессоров с подвижными элементами конструкции
Моделирование теплонапряженного состояния

Аттестация и валидация

FlowVision прошел две аттестации (2019 и 2023 гг) Научно-технического центра по ядерной и радиационной безопасности Ростехнадзора, подтвердив точность и повторямость расчетов, выполняемых с помощью программного комплекса
  • qxio-nuclearFlowVision аттестован для моделирования теплогидравлических процессов, происходящих при течении натриевого теплоносителя в реакторных установках на быстрых нейтронах (РУ БН)
  • qxio-nuclearFlowVision аттестован для численного моделирования теплогидравлических процессов, происходящих при течении газа в высокотемпературным газоохлаждаемом ядерном реакторе (РУ ВТГР).
  • qxif-shield-altВ систему тестирования включены тесты, подготовленные на предприятиях-заказчиках, что обеспечивает высокое качество выпускаемых релизов и обновлений для решения специфичных задач предприятий

Преимущества

qxio-android-time

Экономия времени и ресурсов

  • Автоматическое построение расчетной сетки позволяет сократить время подготовки проекта и отказаться от излишних упрощений геометрических моделей специально под CFD-моделирование.
  • Гибридная технология параллельных вычислений позволяет эффективнее использовать суперкомпьютерные мощности.
qxif-shield-alt

Импортонезависимость и импортозамещение

  • FlowVision включен в реестр российского ПО, имеет русскоязычные документацию и техническую поддержку.
  • FlowVision работает с Windows и Linux, в том числе с отечественными AstraLinux, РедОС и ОС Альт (AltLinux).
  • FlowVision создан и продолжает развиваться в тесном сотрудничестве с заказчиками из российской атомной промышленности. Возможности FlowVision были существенно доработаны в рамках программы создания реакторов серии БН.
qxif-handshake

Сервис (техподдержка пре- и постпродажное сопровождение)

  • При внедрении FlowVision вы не останетесь один на один со сложным ПО. Компания ТЕСИС предоставляет оперативную русскоязычную техподдержку, услуги по обучению и методическому сопровождению.
  • Доступны услуги по разработке плагинов и специфичных физических моделей.
  • Договором поставки предусмотрен пост-продажный аудит по желанию заказчика: инженер ТЕСИС приезжает на предприятие, анализирует, как используется FlowVision, и предоставляет отчет с рекомендациями по повышению эффективности и точности расчетов и расчетных методик.
Верификация методики Моделирования процесса расхолаживания реактора БН по данным, полученным в АО «ОКБМ Африкантов» на экспериментальной модели реактора БН, входящей в состав стенда «ТИСЕЙ»

Доработка FlowVision на заказ

Мы готовы развивать и менять FlowVision с учетом потребностей заказчика
Например, по заказу  ОАО «ОКБМ Африкантов» разработана специальная модель турбулентного теплопереноса LMS для более точного расчета теплоотдачи от стенки в поток жидкого натрия.
  • Разработка и реализация модели турбулентного переноса тепла в потоке натрия, для которого число Прандтля Pr<<1
  • Модифицированная модель на базе к-тета – эпсилон-тета Sommer&So
  • Расчет турбулентного числа Прандтля
  • Поправка в тепловом потоке, учитывающая гравитационную анизотропию
  • Тепловая пристеночная функция

Права на интеллектуальную собственность были закреплены за заказчиком.

Модель интегрирована во FlowVision и интегрирована с системой лицензирования FlowVision, что дает ОКБМ Африкантов возможность предоставлять доступ к модели на платной основе.

Специальные возможности, которые помогают

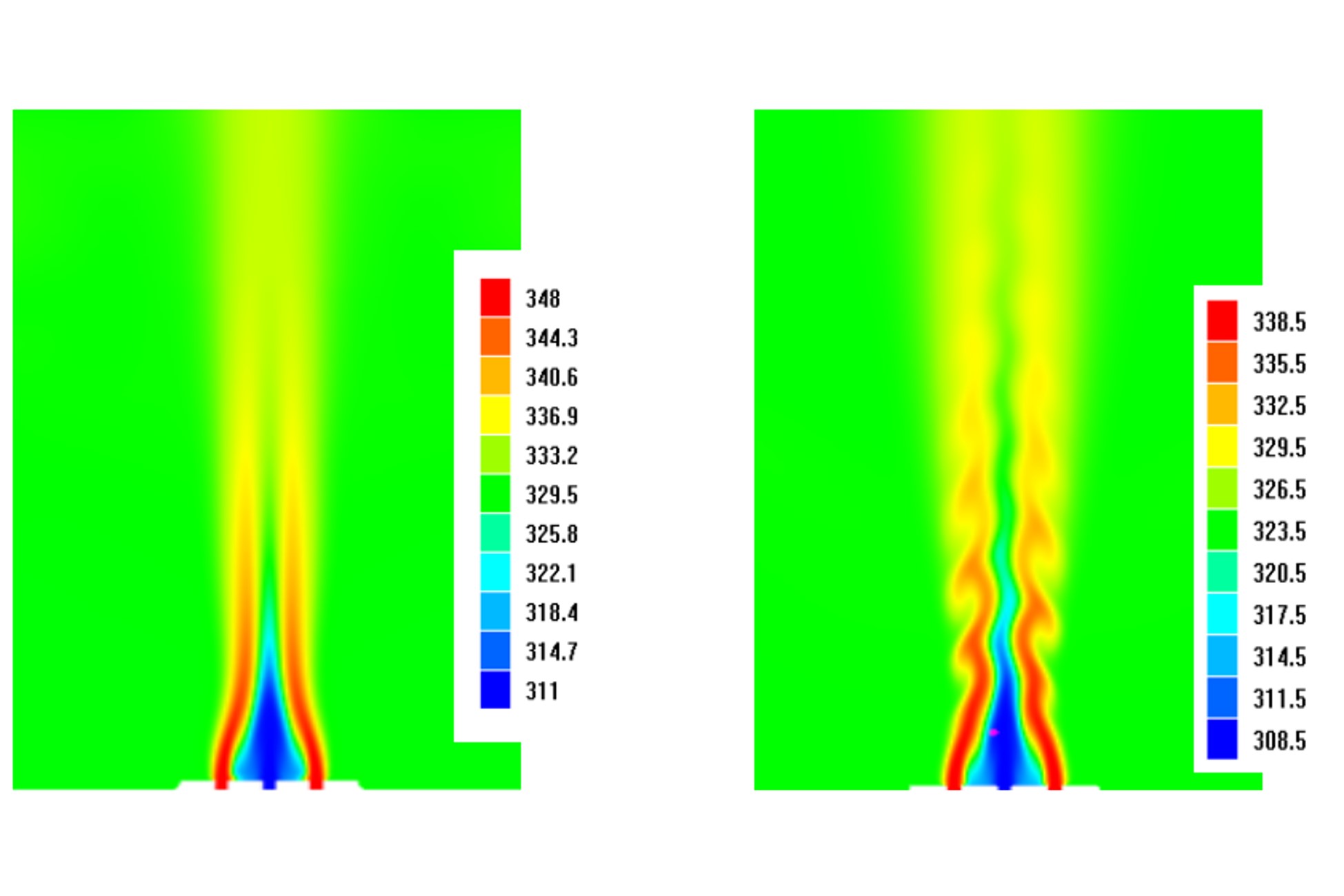

Анализ эффективности перемешивания теплоносителя. Моделирование взаимодействия «теплоноситель-газ».
  • qxio-plus-round Решение сложных детализированных задач
    Решайте задачи с высоко-детализированными 3D-моделями с помощью суперкомпьютеров, используя автоматический построитель расчетных сеток
  • qxio-plus-round Упрощенные инженерные подходы
  • qxio-plus-round Моделирование движущихся объектов
  • qxio-plus-round Сопряженный теплообмен
  • qxio-plus-round Теплонапряженное состояние. FSI
  • qxio-plus-round Мощный Постпроцессинг на любой стадии моделирования
  • qxio-plus-round Автоматизация и оптимизация

Междисциплинарное моделирование

Сопряжение со сторонним программным обеспечением

TORT - расчет уровня нейтронного излучения

Во FlowVision выполняется моделирование течения теплоносителя с предшественниками запаздывающих нейтронов. Поле концентраций нейтронов экспортируется в необходимом формате из FlowVision в пакет TORT для дальнейшего расчета уровня нейтронного излучения.

Взаимодействие жидкости и конструкции

Во FlowVision реализована связка с различными прочностными (КЭ) пакетами (APM, Fidesys, Abaqus), что позволяет решать задачи стационарного и нестационарного теплонапряженного состояния, а также моделировать деформации и перемещения жестких и гибких конструкций под действием гидродинамических сил.

API Вычислительная инженерная платформа

API ВИП позволяет пользователям и разработчикам расширять возможности FlowVision или внедрять существующие разработки во FlowVision. Создавайте собственные граничные условия, модифицируйте физико-математические модели, подключайте 1D-модели, реализуйте специфичные переменные для постпроцессинга и подключайте программы, управляющие формой и передвижением поверхностей.

Примеры использования FlowVision

Научные публикации о решении задач в области атомной энергетики с использованием FlowVision

Как воспользоваться FlowVision?

Опытная эксплуатация

После подписания соглашения предоставляется бесплатный тестовый комплект лицензий сроком до 2 месяцев на коллектив конечных пользователей, с учётом имеющихся вычислительных ресурсов заказчика. Предоставляются техническая поддержка и консультации специалистов по постановке задач.

Для повышения эффективности опытной эксплуатации мы проводим обучение сотрудников предприятия с учетом уровня их подготовки и задач предприятия.

Расчетные проекты

Воспользуйтесь услугой по выполнению расчетов любой степени сложности высококвалифицированными инженерами компании ТЕСИС, выполнившими множество расчетных проектов для предприятий атомной промышленности с помощью FlowVision, прочностных пакетов (в том числе в связке с FlowVision - FSI) и суперкомпьютеров.

В результате выполнения работ Вы получите не только подробный отчет и данные. Но и готовый методический материал для надежных и эффективных расчетов типовых задач вашего предприятия.

Для образования

Для учебных заведений доступна лицензия на специальных условиях как для выполнения грантовых работ, так и для организации образовательного процесса.
Подробнее...

Студенты могут получить FlowVision бесплатно для выполнения учебной работы.
Подробнее...

Запросите коммерческое предложение с учетом размера и задач вашего предприятия

FlowVision - это модульное программное обеспечение с широкими возможностями для крупных распределенных расчетных отделов и  для небольших предприятий.

Стоимость лицензии зависит:
  • от типовых задач, решаемых на предприятии;
  • от количества вычислительных ресурсов, которые воможно задействовать;
  • от числа инженеров (рабочих мест).
В комментарии опишите подробнее ваши задачи, число рабочих мест и какие вычислительные ресурсы вам доступны (рабочие станции, кластер), чтобы наш менеджер подобрал оптимальную конфигурацию поставки и рассчитал стоимость FlowVision под задачи вашего предприятия.
Контактное лицо: Кочетков Михаил Анатольевич, зам. генерального директора по продажам и развитию бизнеса с предприятиями атомной отрасли
Тел.:   +7 (920) 039 71 00
Email: mikhail.kochetkov@flowvision.ru

Распределение температуры
теплоносителя в сечении ТВС

7 декабря в 11:00 МСК

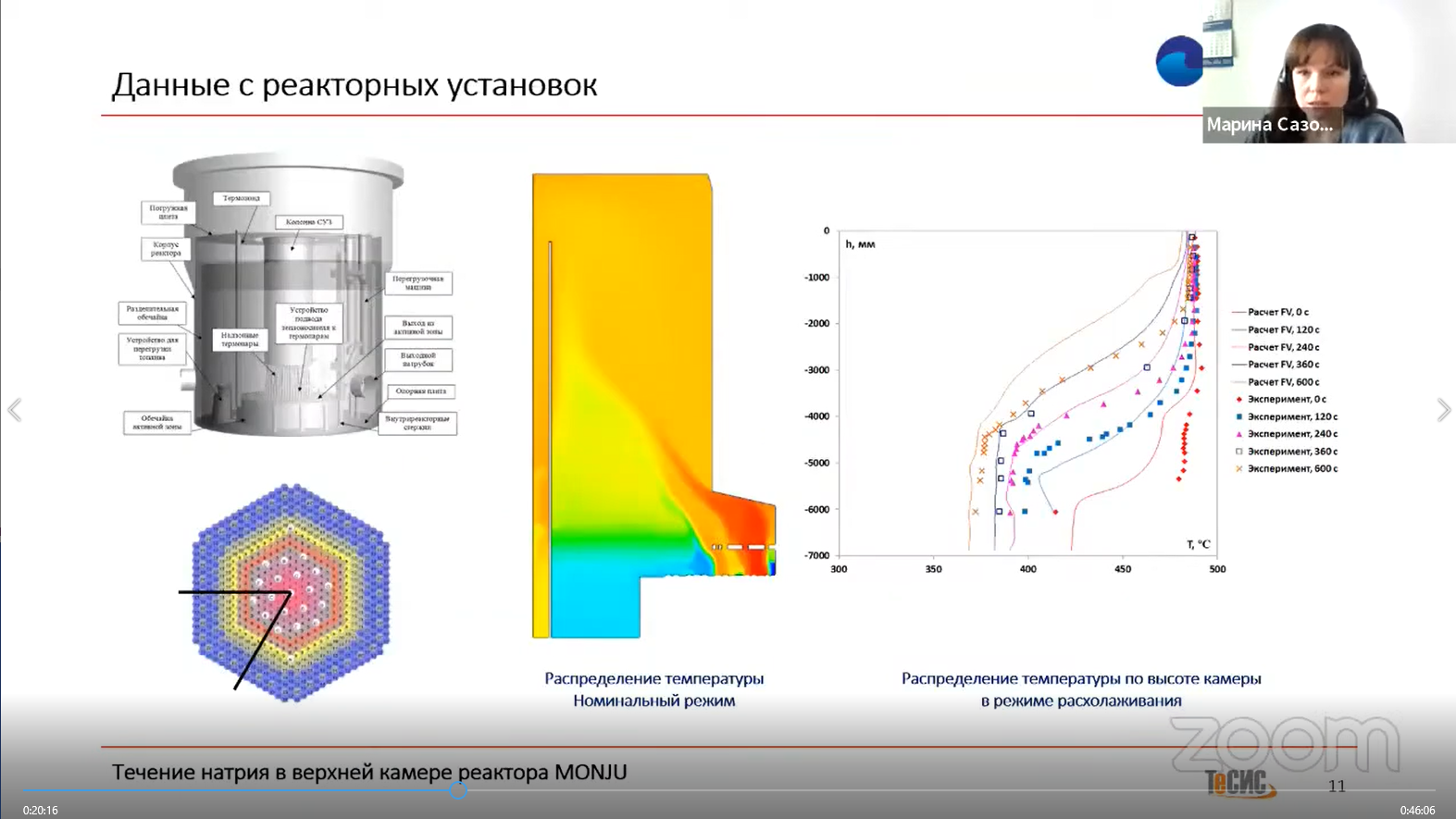

Вебинар: Исследование эффективности промежуточного теплообменника перспективного реактора БН с учетом опыта эксплуатации и результатов 3D-моделирования

И.Д. Фадеев, АО «ОКБМ Африкантов»
В программе бесплатного вебинара:
  • Доклад заместителя начальника отдела АО "ОКБМ Африкантов" об опыте применения FlowVision на предприятии
  • Обзор новинок будущего релиза FlowVision 3.14
