Создание неравномерных начальных сеток. Редактор начальной сетки

FlowVision предоставляет несколько простых способов для формирования начальной сетки. Можно указать количество сеточных линий вдоль каждой из глобальных осей координат. Тогда будет получена равномерная во всем пространстве расчетная сетка. Однако в задачах внешнего обтекания гораздо эффективнее применять неравномерную начальную сетку. Такая сетка имеет более высокое разрешение у объекта исследования. А в отдалении от обтекаемого тела есть возможность сэкономить.

initgrid

(картинка кликабельна)

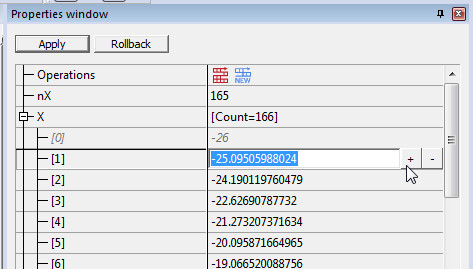

Неравномерную сетку можно получить с помощью одного из редакторов сетки. А при необходимости тонко настроить редактируя существующие сеточные линии или добавляя новые непосредственно в окне свойств начальной сетки.

gridedit



Базовый редактор начальной сетки может напугать новичка обилием кнопочек и полей для редактирования. Но не так страшен черт, а кроме того он еще и крайне полезен.

Предлагаю познакомиться с редактором начальной сетки с помощью короткого видео урока:

Отдельно стоит обратить внимание на соотношение между размерностью начальной сетки и уровнем локальной адаптации. Слишком высокий уровень адаптации приводит к ухудшению масштабируемости при многопроцессорных (не многоядерных) вычислениях. Связано это с тем, что именно начальная сетка делится по процессорам, а не расчетная. Поэтому при многопроцессорных вычислениях пользуйтесь не более чем третьим-четвертым уровнем адаптации (чем локально сосредоточеннее адаптация, тем ниже стоит выбирать уровень) и применяйте динамическую балансировку расчетной сетки.
